Die Genauigkeit von Peilungen kann im Wesentlichen anhand folgender Aspekte unterschieden werden:
1. Genauigkeitsklassen-Kennzeichnung
Lager sind normalerweise mit einer Genauigkeitsklasse gekennzeichnet, z. B. P{{0}}, P6, P5, P4, P2 usw. Diese Kennzeichnungen stellen die Genauigkeitsklasse des Lagers dar, wobei P0 eine normale Genauigkeit darstellt und der Rest Präzisionsklassen sind, wobei die Klassen in der Reihenfolge ansteigen. Durch einen Blick auf die Lagerkennzeichnung können Sie sich einen ersten Eindruck von der Genauigkeitsklasse des Lagers verschaffen.
2. Maßgenauigkeit
Die Maßgenauigkeit ist ein wichtiger Bestandteil der Lagergenauigkeit. Sie hängt mit verschiedenen Maßindikatoren von Lagern während der Montage zusammen, wie etwa der zulässigen Abweichung von Innendurchmesser, Außendurchmesser, Breite und Montagebreite, der zulässigen Abweichung von Innen- und Außendurchmesser der Rollengruppe, dem zulässigen Grenzwert der Fasengröße und der zulässigen Breitenabweichung. Lagerprodukte mit hohen Genauigkeitsgraden haben geringere Anforderungen an die Maßabweichung, sodass die Maßgenauigkeit des Lagers durch Messen der Lagergröße und Vergleichen mit dem Toleranzbereich bestimmt werden kann, um festzustellen, ob es die Anforderungen erfüllt.
3. Rotationsgenauigkeit
Die Rotationsgenauigkeit ist die Stabilität des Lagers während des Betriebs, einschließlich des zulässigen Rundlaufs und Planlaufs der Innen- und Außenringe, des zulässigen Seitenlaufs des Innenrings, der zulässigen Abweichung der Neigung der Außendurchmesseroberfläche, der zulässigen Abweichung der Dicke der Laufbahn des Axiallagers usw. Lagerprodukte mit hohen Präzisionsklassen haben strengere Anforderungen hinsichtlich der Rotationsgenauigkeit. Daher kann die Genauigkeitsklasse des Lagers durch Testen der Rotationsgenauigkeit des Lagers unterschieden werden.
4. Aussehensqualität
Auch die optische Qualität des Lagers ist ein wichtiger Aspekt bei der Beurteilung seiner Genauigkeit. Die Oberfläche eines hochwertigen Lagers sollte glatt und frei von Lochfraß, Rost, Rissen und anderen Mängeln sein. Gleichzeitig sollte die Fase des Lagers gleichmäßig und die Endfläche flach sein. Wenn auf der Lageroberfläche offensichtliche Qualitätsprobleme festgestellt werden, ist die Genauigkeit des Lagers wahrscheinlich minderwertig.
5. Bezugsnormen

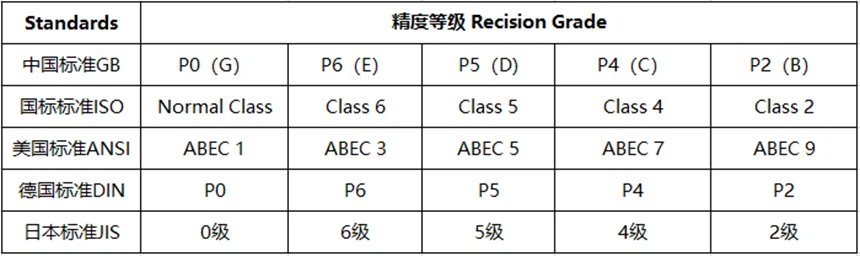

In verschiedenen Ländern und Regionen gelten für die Kalibrierung der Lagergenauigkeitsklassen möglicherweise unterschiedliche Normen, wie etwa ISO-Normen, JIS B 1514-Normen, deutsche DIN-Normen usw. Daher ist es bei der Unterscheidung der Lagergenauigkeit auch erforderlich, die entsprechenden Normen zu verstehen und sich auf sie zu beziehen.
Die Genauigkeit von Lagern kann anhand mehrerer Aspekte unterschieden werden, wie z. B. Genauigkeitsgradidentifikation, Maßgenauigkeit, Rotationsgenauigkeit, Erscheinungsqualität und Referenzstandards. In praktischen Anwendungen können Lager mit geeigneten Genauigkeitsgraden entsprechend den spezifischen Anforderungen ausgewählt werden, um den normalen Betrieb und die Leistung mechanischer Geräte sicherzustellen.
